АСЕ Лаборатория (Россия)
Гарантия 1 год.
Цена |
|
|
Программный
сканер АВТОАС-F16 CAN предназначен для диагностики
электронных систем управления двигателем и других
систем (трансмиссия, АБС и др.) автомобилей отечественного
(ВАЗ, ГАЗ, ИЖ, ЗАЗ, УАЗ) и импортного (Daewoo,
VAG, Opel, Hyundai и а/м поддерживающие OBD-II)
производства.

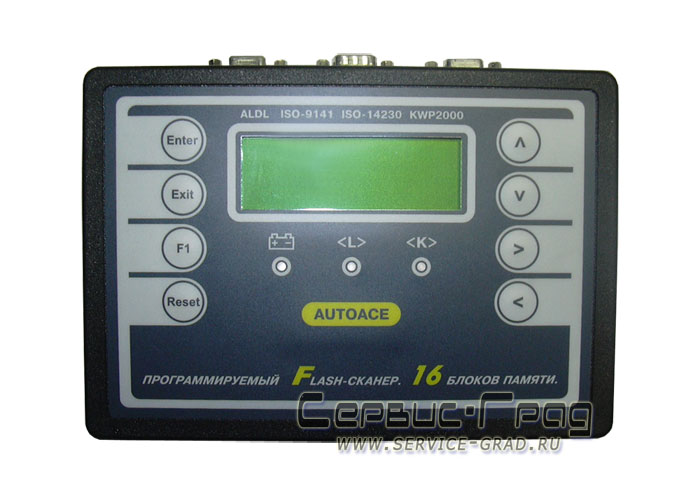

Аппаратный бескартриджный
сканер АВТОАС-F16 состоит из блока сканера,
диагностических и интерфейсных кабелей. На корпусе
сканера расположен 4х строчный монохромный экран
и панель управления. Адаптер сканера поддерживает
диагностические интерфейсы ISO 9141-2, ISO 14230-
4, ALDL и диагностику "импульсным"
кодом. Адаптер обеспечивает полную гальваническую
развязку компьютера от автомобиля. Внутренняя
Flash-память прибора содержит 32 перезаписываемых
сектора для хранения диагностических микропрограмм,
которые легко добавляются и обновляются при
помощи персонального компьютера и Интернет.
Для записи микропрограмм в комплект поставки
сканера входит дискета с программой-загрузчиком
под Windows, кабель для подключения "АВТОАС-F16"
к COM-порту персонального компьютера и кабель
для подключения прибора к источнику питания
+12В, например к автомобильному аккумулятору.
Порядок записи микропрограмм подробно описан
в Руководстве пользователя. При добавлении новых
модулей могут понадобиться дополнительные диагностические
кабели, которые можно приобрести в офисе ближайшего
дилера. Производителем постоянно разрабатываются
и добавляются новые диагностические модули.
Все данные выводятся
на русском языке в цифровом виде. Прибор позволяет
сохранять результаты тестирования в своей энергонезависимой
памяти для последующего анализа.
Блок сканера выполнен в корпусе из ударопрочного
пластика, который обладает повышенной стойкостью
к воздействию агрессивных жидкостей (бензина,
масел и т.п.) и перепадам температуры.
Питание блока сканера
осуществляется от бортовой сети автомобиля (+12В).
Для связи блока сканера
с персональным компьютером используется кабели
"COM9" или "COM25".
Для подключения блока
сканера к диагностическому разъему автомобиля
используются соответствующие диагностические
кабели.
АВТОАС-F16 может использоваться
в качестве адаптера связи РС с автомобилем для
проведения диагностики через программу АВТОАС-СКАН
(подробнее о программе смотрите в описании сканера
АВТОАС-СКАН).
Гарантия на блок сканера
- 12 месяцев.
Гарантия на диагностические
кабели - 3 месяца.
Перечень диагностируемых
автомобилей и основные возможности по ним приведены
в следующей таблице:
Название программного
модуля
|
Тип ЭБУ
|
Диагностируемые системы
|
Модели автомобилей
|
Основные возможности
|
Коды неисправ-
ностей
|
Параметры
|
Тесты ИМ
|
Адаптация
|
|
«ВАЗ» |
BOSCH M1.5.4
(P-83), BOSCH M1.5.4N (Евро-2), BOSCH M7.9.7
(Евро-2/Евро-3), BOSCH MP7.0H (Евро-2/Евро-3),
Январь 7.2 (Евро-2), Итэлма 7.2 (Евро-2),
Январь 5.1 (Евро-2), Январь 5.1.1 (Р-83),
Январь 5.1.2 (Р-83), Январь 5.1.3 (Евро-2),
VS 5.1 (Р-83/Евро-2), Январь 4, Январь 4.1,
GM ISFI-2S, GM EFI-4. |
Двигатель |
(Все модели
до 2006г.) ВАЗ 2104, 2105, 2106, 2107, 2108,
2109, 2110, 2111, 2112, 2114, 2115, 2121,
2123, Шеви-Нива, Калина |
+ |
+ |
+ |
+ |
«ГАЗ» |
МИКАС 5.4,
МИКАС 5.4 КЗ, МИКАС 7.1, МИКАС 7.1 КЗ, МИКАС
7.2, АВТРОН M1.5.4, VS5.6 ИТЭЛМА, VDO Steyr
(Дизель), BOSCH 5.3 (ABS) |
Двигатель,
ABS (BOSCH 5.3) |
ГАЗ (Волга,
Газель, Соболь, Валдай, Баргузин) с двиг.
ЗМЗ-405, ЗМЗ-4062, ЗМЗ-4063, ЗМЗ-409, УМЗ-4216,
УМЗ-249, ГАЗ-560 (VDO Steyr); УАЗ двиг.
ЗМЗ-405, ЗМЗ-409, УМЗ-4213, УМЗ-4216, УМЗ-249,
УМЗ-420 |
+ |
+ |
+ |
+ |
«ИЖ/ ЗАЗ МИКАС 7.6» |
МИКАС 7.6 |
Двигатель |
ИЖ, ЗАЗ-Daewoo
Sens |
+ |
+ |
+ |
+ |
«VAG Коды ошибок», «VAG
Параметры/ИМ» |
Все типы ЭБУ
поддерживающие цифровой диагностический
интерфейс KWP-1281 |
Более 32 систем
(двигатель, АКПП, ABS, инстр-ая панель,
подушки безопасности и т.д.) |
VW, Audi, Skoda,
Seat с 1989 по 2001 г. |
+ |
+ |
+ |
|
«DAEWOO» |
DWMC Multec-Injection,
GM ITMS-6F, GM IEFI-6, Siemens Sirius D3 |
Двигатель,
ABS (Delphi) |
(Модели до
2003г.) Daewoo-Nexia, Leman_Racer, Prince,
Espero, Lanos, Magnus, Rezzo, Leganza, Nubira,
Nubira-II, Matiz; ТАГАЗ (Донинвест) - Ассоль,
Орион, Кондор. |
+ |
+ |
+ |
|
«HYUNDAI» |
С диагностическим
интерфейсом ISO 14230-4, ISO 9141-2 |
Двигатель |
Accent (ТАГАЗ),
Accent (Корея) 2000-2006, Getz 2003-2006,
Sonata (ТАГАЗ), Sonata (Корея) 1999-2006 |
+ |
+ |
+ |
+ |
«OPEL», «OPEL 1»,
«OPEL 2» |
BOSCH ML4.1,
BOSCH M1.5, BOSCH M1.5.4, BOSCH M1.5.5,
BOSCH ME1.5.5, BOSCH M2.8, BOSCH M2.8.1,
BOSCH M2.8.3, Simtec 56.1, Simtec 56.5,
Simtec 70, Multec F |
Двигатель |
Модели
по 1999 г. выпуска |
+ |
+ |
+ |
|
«MERCEDES» |
Все типы ЭБУ
поддерживающие «импульсную» передачу кодов
неисправностей |
CFI, LH, HFM,
PMS, ABS, SRS, СС/ISC и др. |
А/м Mercedes
до 1994 г. |
+ |
|
|
|
«OBD-II (EOBD)» |
OBD-II (EOBD)
cовместимые с интерфейсом ISO9141-2, ISO14230-4 |
Двигатель,
АКПП |
А/м произведенные
для США с 1996 г., для Европы с 2001 г.
Например: Hyundai Accent (ТаГАЗ), Chevrolet
Aveo(2005г), Mitsubishi Lancer (2005г) и
др. |
+ |
+ |
+ |
|
Сканер АВТОАС-F16
поставляется со всеми микропрограммами созданными
на момент продажи прибора. В базовый комплект
поставки прибора входят:
-
Сканер "АВТОАС-F16 CAN";
- Кабель питания от источника +12В;
- Кабель "COM9,2м" для подключения
прибора к РС;
- Дискета с программой-загрузчиком микропрограмм;
- Руководство пользователя.
Интерфейсные и диагностические кабели, приобретаются
отдельно:
- Кабель диагн. "ВАЗ-12"
Специализированный кабель для подключения
к разъему диагностики а/м ВАЗ и DAEWOO (12-контактная
колодка диагностики)
- Кабель диагн. "ГАЗ-12"
Специализированный кабель для подключения
к разъему диагностики а/м ГАЗ, УАЗ (12-контактная
колодка диагностики)
- Кабель диагн. "OBD-II"
Специализированный кабель для подключения
к диагностическому разъему ОВD-II (16-контактная
колодка диагностики). А/м ВАЗ Евро-3, HYUNDAI,
VAG, OPEL, все OBD-II совместимые с интерфейсом
ISO 9141-2, ISO 14230-4, CAN,
- Кабель диаг. "ГАЗ ABS 5.3"
Специализированный кабель для подключения
к разъему диагностики ABS BOSCH 5.3 а/м ГАЗ
(Волга, Газель)
- Кабель диаг. "ГАЗ Steyr"
Специализированный кабель для подключения
к разъему диагностики а/м ГАЗ с дизельным
двиг. ГАЗ-560 (Steyr)
- Кабель диагн. "VAG-2"
Специализированный кабель для подключения
к диагностическим разъемам а/м VAG (VW, Audi)
до 1995 г.
- Кабель диагн. "OPEL" Специализированный
кабель для подключения к диагностическому
разъему а/м OPEL (10-контактная колодка диагностики)
до 1995 г.
- Кабель диагн. "MB" Специализированный
кабель со сменными щупами для подключения
к диагностическим разъемам а/м MERCEDES (38-pin,
16-pin, 9-pin, 8-pin)
- Кабель "COM9,2м" Кабель
для подключения к компьютеру (СOM-порт 9 pin),
2 м.
- Кабель "СOM25,2м" Кабель
для подключения к компьютеру (СOM-порт 25
pin), 2 м.
- Кабель "COM9,5м" Удлиненный
кабель для подключения к компьютеру (СOM-порт
9 pin), 5 м.
- Кабель "СOM25,5м" Удлиненный
кабель для подключения к компьютеру (СOM-порт
25 pin), 5 м.
Наверх
>>>
Тип файла
|
Коментарий
|
Размер
|
Ссылка
|
|
Базовое руководство пользователя
"АВТОАС-F16" (29.01.2004) |
473 kb
|
|
|
Руководство пользователя
"АВТОАС-F16". Микропрограммы
для диагностики ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ
(7.06.2006) |
1,68 Mb
|
|
|
Таблица типов ЭБУ устанавливаемых
на а/м ВАЗ, ГАЗ и диагностируемых сканером
"АВТОАС-F16" (7.06.2006) |
224 kb
|
|
|
Руководство пользователя
"АВТОАС-F16". Микропрограмма
"OBD-II (EOBD)" (23.08.2006)
|
618 kb
|
|
|
Руководство пользователя
"АВТОАС-F16". Микропрограммы
"Opel", "Opel 1",
"Opel 2" (23.08.2006) |
871 kb
|
|
