«АВТОАС-СКАН» с программным модулем «DAEWOO» позволяет проводить диагностику систем управления двигателем и ABS (Delphi) автомобилей производства DAEWOO и ТаГАЗ (Донинвест), смотрите таблицу:

Название модели Тип двигателя NEXIA 1.5 DOHC 1.5 SOHC 1.8 SOHC ESPERO 1.5 MPFI DOHC (с 1992 г.) 1.5 MPFI DOHC (до 1992 г.) 1.5 MPI DOHC 1.5 MPI SOHC 1.8 MPI SOHC 2.0 MPI SOHC 2.0 TBI SOHC LANOS 1.3 SOHC 1.5 DOHC 1.5 SOHC 1.6 DOHC LEGANZA 1.8 DOHC 1.8 SOHC 2.0 DOHC 2.0 SOHC 2.2 DOHC

Название модели Тип двигателя LEMAN RACER 1.5 MPI DOHC 1.5 MPI SOHC MAGNUS 2.0 DOHC (Delco) 2.0 SOHC (Delco) NUBIRA 1.5 DOHC 1.5 SOHC 1.6 DOHC 1.8 SOHC 2.0 DOHC NUBIRA-II 2.0 SOHC PRINCE 1.8 2.0 2.2 REZZO   Matiz 0.8 MPI SOHC, ЭБУ Sirius D3 Аcсоль 1.5 1.6 Кондор 2.0 Орион 1.6 2.6

    Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется чтение и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ. На экран выводятся цифровые коды ошибок, типы обнаруженных ошибок (текущие, сохраненные) и их расшифровка на русском языке.

Считывание кодов ошибок

    Контроль параметров - отображение параметров работы системы, контролируемых ЭБУ (частота вращения коленчатого вала двигателя, температура охлаждающей жидкости, длительность импульса впрыска, расход воздуха, угол открытия дроссельной заслонки и т.п.), в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде. При графическом представлении возможно изменение масштаба отображения по осям X и Y, проведение курсорных измерений с помощью набора визиров, запоминание МАХ и MIN значений текущих параметров, наложение сигналов один на другой. Одновременно можно просматривать более 12 параметров.

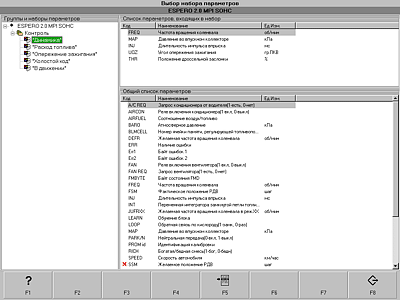

Выбор параметров и форирование их в группы для последующего просмотра

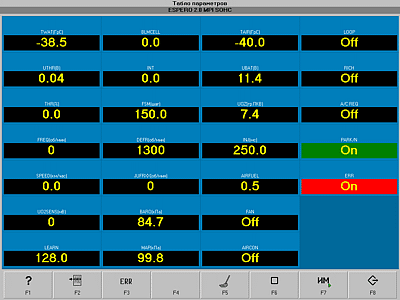

Просмотр параметров в виде цифрового табло

    График функции «Х=f(Y)» - программа позволяет строить графики зависимостей одного параметра от другого, такие как: длительность импульса впрыска от частоты вращения КВ, частота вращения КВ от угла открытия дроссельной заслонки, УОЗ от частоты вращения КВ и пр.

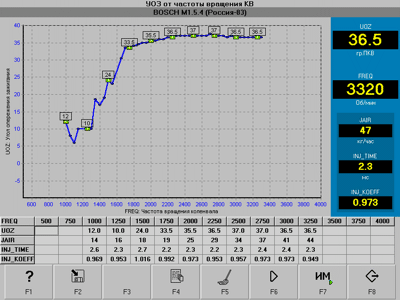

График зависимости угла опережения зажигания от частоты вращения коленчатого вала

    Управление ИМ - управление исполнительными механизмами ЭСУД, для проверки их работоспособности. В зависимости от типа ЭБУ, программа позволяет управлять: реле вентилятора, реле кондиционера, индикатором “CHECK ENGINE”, регулятором холостого хода, обогащать или обеднять топливо-воздушную смесь и т.д. Одновременно с управлением ИМ программа позволяет контролировать выбранные параметры работы системы в цифровом или графическом виде.

    Сохранение результатов диагностики в базу данных программы - программный модуль "DAEWOO" позволяет сохранять коды обнаруженных неисправностей и мгновенное значение текущих параметров работы системы в базу данных программы в виде текстовых отчетов для последующего просмотра и распечатки. Так же предоставляется возможность сохранять графики параметров работы системы (до 40 сек) с последующим просмотром.

    Для подключения к диагностическому разъему автомобилей DAEWOO используется диагностический кабель «ВАЗ-12».

Разъем диагностики DAEWOO
