Ultrascan P1   Hanatech (Корея).
Гарантия 1 год.
Цена

Подробная информация о новой модели Ultrascan P1

В новой модели CAN модуль (Ultraplexer) встроен в корпус прибора, благодаря чему прибор может уверенно работать со всеми современными автомобилями и ограничения есть только в наборе программ, который постоянно и быстор обновляется.

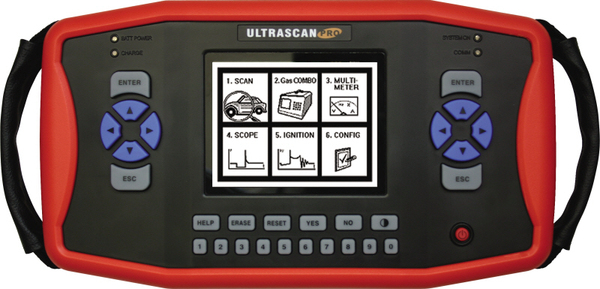

ultrascan pro
ultrascan, ultrascan plus, ультраскан, ультраскан плюс

Назначение.



    UltraScan - аппаратный мультимарочный сканер для диагностики европейских, азиатских (включая праворульные японские автомобили) и американских автомобилей до 2008 года выпуска включительно. Прибор оснащен встроенным 4-х канальным осциллографом (с возможностью реализации функций мотор-тестера), мультиметром, имитатором сигналов датчиков.

    UltraScan pro - новая модификация UltraScan (UltraScan plus) в которой использован более производительный центральный процессор, что заметно повысило быстродействие прибора. Кроме того, интерфейс CAN II, ранее поставляемый в виде отдельного адаптера (Ultraplexer) теперь интегрирован в прибор, что значительно расширило его возможности в работе с современными моделями VOLVO, FORD, BMW, CHRISLER, .... Изменен и дизайн прибора, что сделало его эргономичнее и удобнее в эксплуатации.
    Комплектность поставки прибора осталась прежней, за исключением адаптера Ultraplexer, внесенного внутрь корпуса, его добавлением объясняется небольшое удорожание прибора.

Описание.

    UltraScan (другие название AM Pro-10, AutoMedik) является дальнейшим развитием сканера DCN-Pro. Сканер максимально адаптирован для работы с автомобилями, произведенными для внутренних рынков Японии, Кореи, Америки и Европы.
    Прибор выполнен в удобном, ударо и помехозащищенном корпусе массой 1,6 кг, имеет дополнительную защиту от механических воздействий в виде обрезиненного чехла. На лицевой стороне прибора располагается графический монохромный экран (320 х 240) с регулируемой подсветкой и пыле-влагозащищенная клавиатура с удобными крупными кнопками. Схема прибора реализована на быстродействующем процессоре (16 бит, 33Мгц), что позволяет обрабатывать данные от ЭБУ автомобиля в реальном времени, т.е. без задержек. В полном объеме это преимущество можно оценить при выполнении тестов исполнительных механизмов, а так же при использовании функций осциллографа.


    К достоинствам прибора можно отнести:

  • надежность работы его аппаратной части, безотказность работы которой проверена на протяжении 4 лет
  • наличие встроенного осциллографа с режимом памяти и возможностью сохранения осциллограмм на ПК
  • точность протоколов обмена с автомобилем (ошибок в отображении параметров, связанных с качеством протоколов обмена практически не возникает, за исключением случаев некорректного выбора блока управления пользователем).
  • наличие HOST интерфейса - прибор может отображать показания и управляться непосредственно с ПК.
  • обновление программного обеспечения с сайта производителя (функция появилась в 2007 г., на приборах с ранней версией BIOS требует обновления для ее реализации, см. приложения).
ultrascan scrin1   ultrascan scrin2

ultrascan scrin3

ultrascan scrin4

    Программное обеспечение по диагностики автомобилей содержится на сменной карте памяти(128 Мб).
    UltraScan имеет 4-х канальный осциллограф c функцией выбора предустановленных параметров развертки. Функция анализа системы зажигания позволяет отображать сигналы с первичной и вторичной цепей зажигания ( цанга вторичного зажигания в комплекте). Сканер работает как с классическими системами (с распределителем) так и с различными современными системами DIS/DLI.
    Цифровой мультиметр позволяет измерять напряжение, ток, частоту и рабочий цикл (Duty Cycle). Также сканер поддерживает функцию имитации сигналов датчиков по напряжению и частоте.
    В комплекте с UltraScan поставляется программа HOST-Pro с помощью, которой сканер связывается с ПК через USB порт. Это дает возможность осуществлять управление сканером с помощью ПК, выводить на экран монитора и распечатывать диаграммы и графики, а также обновлять ПО сканера. В течение первого года эксплуатации обновление осуществляется бесплатно.
    В настоящее время интерфейс программы сканера выполнен на английском языке, но производитель готовит русскоязычный вариант.

ultrascan banner1

Функциональность (применяемость).

Сканер поддерживает диагностику следующих автомобилей:

Японский рынок: Toyota/Lexus, Honda/Acura, Mitsubishi, Nissan/Infinity, Mazda, Subaru, Suzuki, Isuzu, Daihatsu (в т.ч. большое внимание уделено диагностике праворульных автомобилей);

Корейский рынок: Hyundai, Daewoo (включая UzDaewoo), KIA, Samsung, Ssangyong;

Европейский рынок: MB, BMW, VAG, Opel, Saab, Peugeot, Renault, Citroen, Ford (Европа), Fiat, Volvo;

Американский рынок: GM, Ford, Chrysler;

OBD II/EOBD: SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO 14230, KWP2000 и CAN, CAN II. В сканере включены расшифровки кодов по OBD-II для автомобилей с 1996 года выпуска (актуальны прежде всего для американского рынка). В комплекте так же присутствует специализированное ПО и дополнительный адаптер "ultraplex" для диагностики автомобилей по модернизированному протоколу CAN II (используется некоторыми производителями, например Crysler).

    UltraScan - один из немногих сканеров, где диагностика по протоколам OBD реализована в полном объеме, в т.ч. чтение данных стоп-кадра, тесты кислородного датчика, бортовая диагностики и др. Более подробно смотрите в инструкции пользователя.

Функциональные возможности:

Сканер

  • Чтение кодов неисправностей (в т.ч. по медленным кодам, актуально для автомобилей до 90х годов выпуска);
  • Стирание кодов неисправностей;
  • Отображение текущих параметров в цифровом и в графическом виде (до 3х параметров одновременно);
  • Адаптация новых узлов;
  • Управление исполнительными механизмами;
  • Сброс сервисных интервалов;
  • Кодирование иммобилайзера. Функция включает в себя кодирование ключа, чтение/стирание кодов ошибок, отображение потока данных для некоторых производителей (Hyundai, Kia, австралийский Холден, австралийский Форд и Mitsubishi). В дальнейшем такие функциональные возможности дилерского уровня будут распространены на автомобили других производителей;
  • Функция "Черного Ящика", возможность записи данных в память прибора (до 2040 кадров) и просмотра сохраненных данных (в т. ч. с помощью программы HOST-Pro, программа так же позволяет распечатывать результаты тестирования);
  • Встроенный справочник - вывод на экран электрических схем, вспомогательной информации о параметрах сигналов, методах проверки датчиков, расположение диагностического разъема и т.п. Функцию можно вызвать из большинства режимов как сканера, так и осциллографа.
  • Отображение данных с индикатора прибора, управление прибором, автоматическое обновление программы диагностики и прошивок доп. устройств (начиная с V.5 программы HOST-PRO, ULTRAPLEXER I - II) с персонального компьютера. Данные отображаются быстро и точно, что показали испытания прибора в работе.

Осциллограф

  • Четыре измерительных канала;
  • Диапазон входных напряжений: 0.1 В ~ 20 В;
  • Разрешение временной развертки: 25 мкс ~ 20 с;
  • Частота выборки: 500 кГц на 2 канала (250 кГц на канал);
  • Предел измерения постоянного напряжения: ±150 В;
  • Анализ системы зажигания первичной и вторичной цепей зажигания (цанга вторичного зажигания в комплекте).

Цифорвой мультиметр

  • Напряжение: DC 30 В Max;
  • Частота: 1 Гц ~ 100 кГц;
  • Скважность: 0 ~ 99.9%;
  • Ток: ±128 A;
  • Выходное напряжение: DC 0.00 ~ 5.00 В;
  • Частота выходного сигнала: 1.0 Гц ~ 1.0 кГц.

Имитация сигналов датчиков по напряжению, частоте и рабочему циклу

Подключение газоанализатора

    В программу сканера заложена возможность отображения параметров таксичности ОГ от газоанализатора Gas Box, выполненном на базе измерительной камеры Andros6241 (США). Интерфейс связи прибора с газоанализатором - IM-2400 ULTRA 4/5. Информация по нему высылается по отдельному запросу. Пишите sale@service-grad.ru

    Полным аналогом данного сканера является сканер от того же производителя, корейской фирмы Hanatech без функций мотор-тестера - AM SCAN-10.

Комплектация.

Прибор поставляется в полной комплектации, которая включает в себя:
  • Основной блок сканера
  • Защитный обрезиненный чехол
  • Кейс - 2 шт (европейские кабели упакованы в отдельном кейсе)
  • Паспорт - 2 шт.
  • Диск с ПО
  • Главный кабель передачи данных (P/N. 3001-0001)
  • Кабель питания №1 - от прикуривателя (P/N. 3000-0004)
  • Кабель питания №2 - от аккумуляторной батареи (P/N. 3000-0005)
  • 4-х канальный осциллографический адаптер (P/N. 3000-0007)
  • Измерительный щуп (P/N. 3000-0001) - 4 шт.
  • Измерительный щуп вторичной цепи зажигания (P/N. 3000-0002)
  • Клещи синхронизации 1-го цилиндра (P/N. 3000-0003)
  • Кабель заземления (P/N. 3000-0006). Используется для получение более точного сигнала в режиме осциллографа и мультиметра
  • Стандартный адаптер OBD2 ( P/N. 3001-0010)
  • Адаптер Toyota / Lexus 17 пин прямоугольный адаптер (P/N. 3001-0011)
  • Адаптер Toyota/Lexus 17 пин полукруглый адаптер (P/N. 3001-0012)
  • Адаптер Honda (3 пин) и перемычка (2 Пин)( P/N. С 3 Пин: 3001-0014, провод с 2 пин: 3001-0023)
  • Адаптер Mitsubishi и Hyundai 12 пин адаптер (P/N. 3001-0001)
  • Адаптер Mitsubishi с двойным разъемом (12+16 пин)(P/N: 3001-0030)
  • Адаптер Nissan и Samsung (14 пин) (P/N. 3001-0006)
  • Адаптер Mazda (17 пин) (P/N. 3001-0013)
  • Адаптер Subaru (9 пин) (P/N. 3001-0022)
  • Адаптер GM Daewoo (12 пин) (P/N. 3001-1002)
  • Адаптер Kia (6 пин) (P/N. 3001-0003)
  • Адаптер Kia (20 пин) (P/N. 3001-0004)
  • Адаптер Ssangyong прямоугольный (20 пин)(P/N. 3001-0005)
  • Адаптер Ssangyong круглый адаптер (14 пин) (P/N. 3001-0007)
  • Адаптер Holden (6 пин) (P/N. 3001-0023)
  • Адаптер Opel (10 пин) (P/N. 3001-0019)
  • Адаптер Ford (20 пин) (P/N. 3001-0020)
  • Адаптер Ford EEC-IV (P/N. 3001-0017)
  • Адаптер BMW (20 пин) (P/N. 3001-0016)
  • Адаптер VAG 2X2 (P/N. 3001-0029)
  • Адаптер Mercedes Benz (38 пин) (P/N. 3001-0015)
  • Адаптер Mercedes Benz (4 пин) (P/N. 3001-0009)
  • Кабель для обновления ПО (P/N. 3000-0010)
  • Картридж с программным обеспечением
  • Рем. комплект:
    • дополнительные плавкие предохранители (P/N. 3008-0003)
    • отвертка для замены измерительной иглы (P/N. 3008-0002)
    • дополнительные измерительные иглы (P/N. 3008-0001)

Дополнительно: AM PRO Ultraplexer type I - Внешний CAN адаптер Крайслер
               AM PRO Ultraplexer type II - Внешний CAN адаптер VOLVO
               * в версиях 2007 г. адаптеры объединены в один Ultraplexer CAN II, а в варианте UltraScan PRO интегрированы в основной блок прибора.

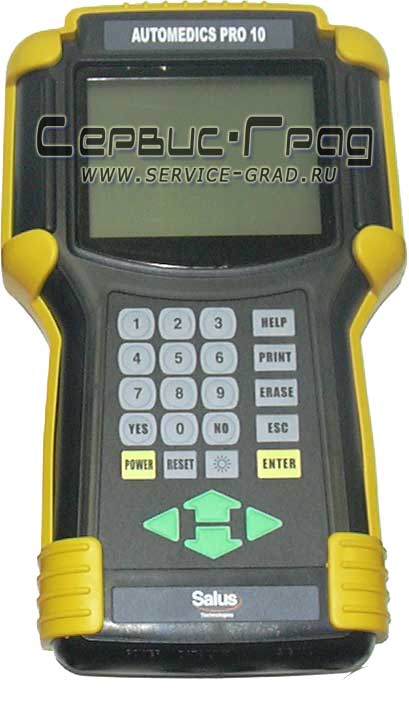

Основной блок Кейс : сканер,
осциллографические кабели,
комплект переходников

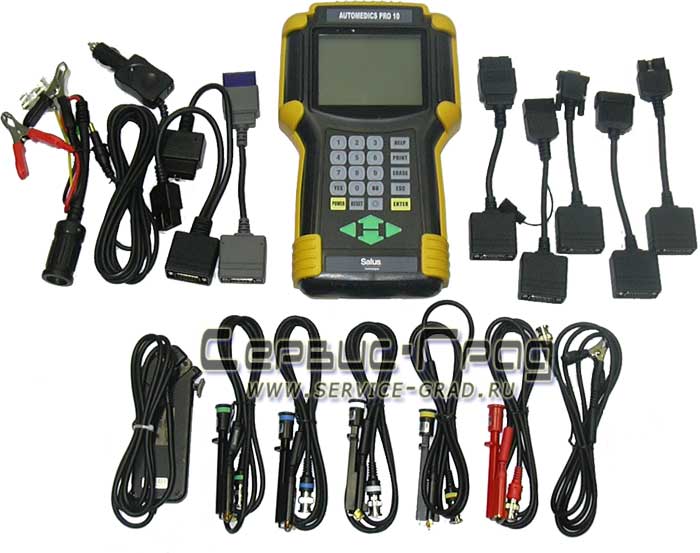

Комплектация прибора.
ultrascan, ultrascan plus, ультраскан, ультраскан плюс ultrascan, ultrascan plus, ультраскан, ультраскан плюс

ultrascan, ultrascan plus, ультраскан, ультраскан плюс
ultrascan, ultrascan plus, ультраскан, ультраскан плюс

Загрузить документацию.

Тип файла
Коментарий
Размер
Ссылка
*.zip
Карта покрытия
546 kb
*.zip
Инструкция по эксплуатации на русском языке
5,3 Mb
*.zip
Примеры применения осциллографа
892 kb
*.zip
Программу HOST PRO v. 1.31
4,98 Mb
*.zip
Теперь обновление программного обеспечения прибора ULTRASCAN будет производиться через Интернет в автоматическом режиме.
Архив с инструкциями можно загрузить здесь:
11,8 Mb
