SMS Diagnostics - программно-аппаратный сканер ЭБУ. Он предназначен для диагностики электронных систем управления агрегатами автомобилей(ВАЗ, ГАЗ, ИЖ, ЗАЗ, УАЗ) отечественного производства (двигатель,трансмиссия, АБС, кондиционер, эммобилизатор и др.).

    Сканер состоит из специализированного K-L-line адаптера с оптической развязкой, Хост-контроллера USB, программного обеспечения, ключа к обновлениям, универсального диагностического кабеля и кабелей для подключения к разъемам диагностики (приобретаются отдельно).

    Хост-адаптер USB представляет собой сложное электронное устройство, являющееся одновременно электронным ключом для всех программ SMS-Softare и контроллером, позволяющим работать с K-L-line через USB-порт (без использования COM порта). Конструкция адаптера позволяет пользователю обновлять микропрограмму (firmware) внутреннего процессора. Каждый хост-адаптер USB имеет свой уникальный (серийный) номер.

Хост-адаптер имеет два режима работы:

1. Рабочий режим:
   В рабочем режиме хост-адаптер функционирует в соответствии с заложенной в него программой. Рабочий режим индицируется горящим зеленым индикатором. Моргающий зеленый светодиод сигнализирует о неисправности подключенного к хост-адаптеру дополнительного адаптера. Красный индикатор активизируется при обмене данными с адаптером.
2. Режим обновления:
   Режим обновления служит для обновления программы хост-адаптера и обновления списка лицензий. Режим обновления индицируется горящим красным индикатором. Обмен с хост-адаптером индицируется зеленым светодиодом.

    Адаптер K-L-Line служит для обеспечения интерфейса связи диагностической линии автомобиля с компьютером. Питание адаптера осуществляется от бортовой сети автомобиля. Для обеспечения безопасности работы пользователя, а также для защиты портов компьютера, адаптер имеет оптическую развязку между цепями K-L-line и портами компьютера.

    Программное обеспечение работает только с адаптером и USB-хостом от официального производителя, имеющим соответствующий регистрационный номер, выполнено полностью на русском языке, имеет удобный интерфейс.

Аппаратные требования:

• Операционная система: Windows 2000/XP
• Оперативная память: не менее 64 МБ
• Порты для подключения: USB-порт.

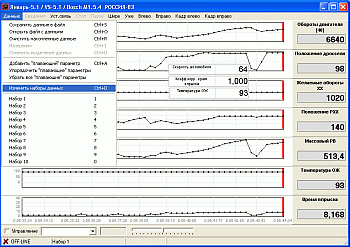

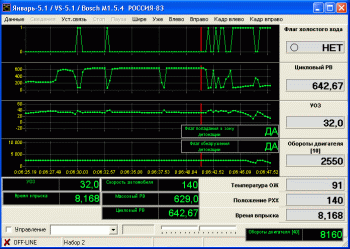

Примеры рабочего экрана программы:



    Программное обеспечение постоянно модифицируется. Последние версии программ можно загрузить с сайта производителя (при наличии оригинального изделия).

В перспективе планируется поддержка диагностики иномарок (Daewoo, BMW и др.) в виде отдельно приобретаемых модулей.

Программа поддерживает следующие типамы ЭБУ:

• Январь-5.1.x
• Январь-7.2
• VS-5.1
• Bosch M1.5.4(N)
• Bosch MP7.0 (Евро-2)
• Bosch MP7.0 (Евро-3)
• Bosch M7.9.7
• Микас 5.4
• Микас 7.1
• J5 On-Line Tuner

Возможности программы:

• Удобный графический интерфейс с возможностью выбора цветовых схем
• До 7 одновременно отображаемых графиков с возможностью масштабирования
• До 16 дополнительных "плавающих" параметров, произвольно размещаемых пользователем
• 10 настраиваемых наборов параметров
• Быстрое переключение наборов параметров непосредственно во время диагностики
• Возможность сохранения диагностической сессии (неограничено по времени)
• Возможность сохранения в текстовый файл с разделителями (экспорт в MS Exsel)
• Просмотр диагностической сессии, сохраненной в J5 On-Line Tuner
• Управление всеми поддерживаемыми типами исполнительных механизмов
• Просмотр и редактирование идентификационных данных (VIN, номер кузова, номер двигателя, и т.п.)
• Просмотр и сброс кодов ошибок
• Диагностика пропусков воспламенения в системах Январь-5.1, Январь-7.2, VS-5.1
• Просмотр содержимого памяти обучения
• Отображение данных каналов АЦП
• Отображение статуса иммобилайзера

Внимание!

При работе со сканером SMS Diagnostics необходимо соблюдать ряд требований:

• Подключение дополнительных устройств к хост-адаптеру USB (таких, как адаптер K-Line) допускается только в том случае, если хост-адаптер USB не подключен к компьютеру!
• Если Вы не используете специализированные дополнительные диагностические кабели, следует помнить, что на универсальном кабеле: красный провод - линия К, желтый - линия L (пока не используется), черный - масса.
• Схема подключения сканера должна быть такая: компьютер - хост-адаптер USB - K-L-Line адаптер с оптической развязкой- универсальный кабель (или дополнительный диагностический кабель) - диагностический разъем ЭБУ. Любой другой способ подключения недопустим, т.к. приведет к поломке одного из адаптеров. Такие поломки гарантийным случаем не считаются.
• Использование вместо K-L-Line адаптера с оптической развязкой обычного K-L-Line адаптера так же недопустимо!

В базовый комплект сканера входит:

1. Хост-адаптер USB;
2. Ключ (используется при обновлении внутренней программы хост-адаптера USB);
3. K-L-line адаптер с оптической развязкой;
4. Универсальный диагностический кабель;
5. Диск с программным обеспечением (каждый диск имеет программу для работы с определенным хост-адаптером USB и с другими хост-адаптерами USB работать не будет).

Дополнительно можно приобрести:

6. Кабель ВАЗ-12 (длина 4 метра)
7. Кабель ГАЗ-12 (длина 4 метра)
8. Кабель OBD-II (длина 4 метра)


1	2	3,4
6	7	8

Аналогами данного устройства являются:

• Автоас-скан (АСЕ Лаборатория, Россия);
• KWP_WIN (Россия);
• Аскан-8М (Элкар, Россия);
• ДСТ-2М и ДСТ-10М (НПП НТС, Россия);
• Сканматик (Россия).
