Производитель - "Трейд-М" (Россия)
Гарантия - 1 год.
Цена |
| |
|
USB осциллограф DISCO - предназначен для анализа низкочастотных аналоговых сигналов, регистрации длительных медленно текущих процессов, исследования двоичных сигналов от устройств типа транспондер, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д.
Прибор, совместно с адаптером зажигания "Spark-master" и набором емкостных датчиков, может служть основой для создания диагностических комплексов экономической серии для полупрофессионального использования.
Осциллограф "USB Disco" выполнен в виде адаптера, подключаемого к ПК посредством USB интерфейса.
На корпусе, изготовленном из ударопрочного пластика размещены 2 разъема для входных аналоговых сигналов и 2 цифровых интерфейса для ввода сигналов от цифровых устройств.
Прибор питается от ПК через USB кабель, он прост и удобен в работе. Для ввода аналоговых сигналов оспользуются специальные кабели с разборными щупами или осциллографические щупы со встроенным делителем напряжения 1:10.
Для прибора разработан специализированный адаптер зажигания "Spark-master" с набором емкостных датчиков позволяющий исследовать цеи вторичного зажигания автомобилей как для систем с распределителем (трамблером), так и для двухискровых систем.
Осциллограф "USB Disco"предназначен автомобилистов которые самостоятельно занимаются поиском неисправностей в электронных системах автомобиля и сталкиваются с необходимостью проводить анализ низкочастотных аналоговых сигналов, регистрировать длительные медленно текущие процессы, а также исследовать двоичные сигналы от устройств типа транспондеров, TOUCH MEMORY, систем ДУ, интерфейсов RS232, I2C и т.д.
"USB Disco" может быть использован в качестве простого двух канального вольтметра для напряжений в диапазоне ±20 В, частотомера для частот сигналов до 50 кГц или пробника со звуковым оповещением.
USB осциллограф DISCO обеспечивает следующие режимы работы:
- 2-х канальный осциллограф (маркерные измерения, синхронизация, измерение напряжения и частоты сигнала, фильтрация…).
- 2-х канальный спектроанализатор (маркерные измерения, различные оконные функции, фильтрация…).
- 2-х канальный самописец (маркерные измерения, запись сигнала в течение нескольких десятков часов…).
- 16(8)-ти канальный логический анализатор (маркерные измерения, синхронизация (по фронту, уровню, маске), пропуск заданного количества импульсов, поиск заданной логической комбинации, расшифровка интерфейсов UART, SPI, I2C, 1-Wire…).
- 8-ми канальный логический генератор (табличное задание сигнала или непосредственное построение временных диаграмм мышкой…).
"USB Disco" позволяет:
- Сохранять результаты всех измерений виде векторного или растрового рисунка для последующей импорта в другие программы или в файле данных (двоичном или текстовом) для последующего анализа.
- Распечатывать результаты всех измерений.
- Копировать результаты всех измерений в буфер обмена.
- Задавать события и звуковое сопровождение к ним.
- Рассчитывать различные цифровые фильтры и производить фильтрацию аналоговых сигналов.
- Производить сглаживание временных диаграмм осциллографа.
- Отображать статистику по всем каналам логического анализатора и генератора.
- Производить обновление прошивки устройства по USB шине, что позволяет дополнить возможности устройства любыми функциями.
В базовый комплект осциллографа "USB Disco" входит:
- Модуль осциллографа
- Кабель для подключения к ПК USB (A-B)
- Компакт диск с программным обеспечением

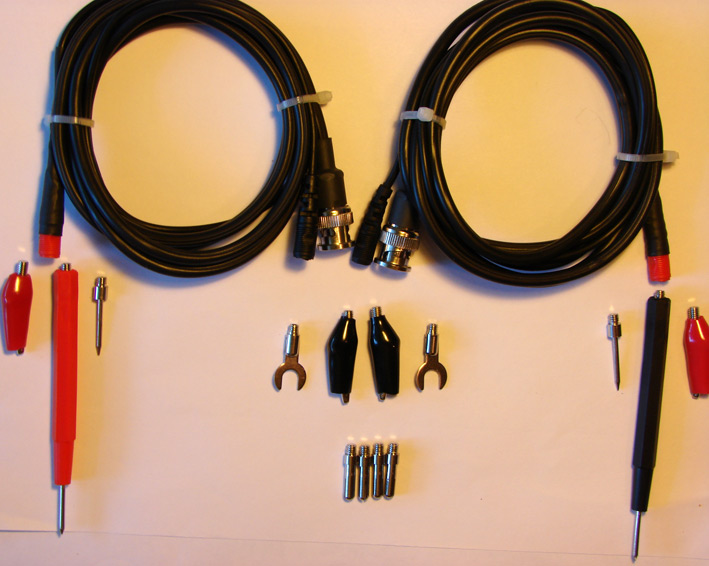

- Комплект разборных щупов
- 2 плоских кабеля для цифровых сигналов.
Дополнительно с "USB Disco" могут использоваться:
|
|
|
|
Адаптер зажигания "Spark-master" |

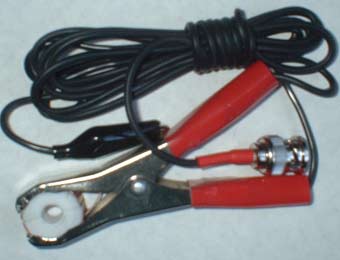

Датчик 1 цилиндра "Spark-master" |
Датчик разрежения "Disco" 2
|
Датчик разрежения "Disco" 1
|
|
|
|
|
Комплект "DIS-4" "Spark-master" |
Комплект "DIS-6" "Spark-master" |
Датчик емкостной "Spark-master" |
Комплект щупов "Spark-master" |
|
