АСЕ лаборатория (Россия).
Гарантия 1 год.
Цена |
| |
|
"АВТОАС-ЭКСПРЕСС" - компьютерная USB-приставка предназначенная для оперативной диагностики системы зажигания автомобильных двигателей с одинарными, сдвоенными и индивидуальными катушками. "АВТОАС-ЭКСПРЕСС" может использоваться с ноутбуком, нетбуком или настольным компьютером под управлением ОС Windows 2000 / XP / Vista / Windows 7.
"АВТОАС-ЭКСПРЕСС" - компактная USB приставка к ПК, она универсальна
и не привязан к какой-либо автомобильной марке.
Подключается к USB порту PC-совестимого ПК или
Notebook.
"АВТОАС-ЭКСПРЕСС" может работать в следующих режимах:
- Контроль сигнала катушки зажигания бесконтактным емкостным датчиком;
- Контроль сигнала в проводе высокого напряения бесконтактным емкостным датчиком;
- Контроль сигнала катушки зажигания с разомкнутым сердечником бесконтактным индуктивным датчиком;
- Контроль низковольтных импульсных систем (сигналы форсунок, датчиков синхронизации, шаговых двигателей, импульсы клапанов) емкостным датчиком;
- Контроль сигналов переменного тока (диагностика генератора) щупом - делителем напряжени 6-160 В.

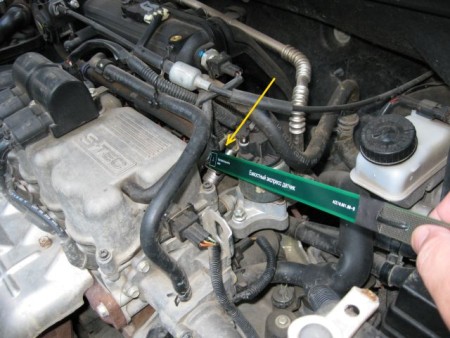

Сигналы снимаются бесконтактно, в непосредственной близости от катушек зажигания, а так же возле проводов первичной и вторичной цепей зажигания. Для съема сигналов используются емкостный и индуктивный экспресс-датчики из комплекта поставки USB-приставки.
Минимальные требования к ПК:
- Процессор 800 МГц;
- Windows 2000;
- 512 Мбайт ОЗУ;
- 512 Мбайт свободного места на диске (HDD/Flash);
- Порт USB 2.0 (High speed).
Рекомендуемые требования ПК:
- Процессор 1.6 ГГц (например Intel Pentium Dual CPU 1.7 ГГц);
- Windows XP / Vista / Windows 7;
- ОЗУ 1 Гбайт для Windows XP или 2 Гбайт для Windows Vista / Windows 7;
- 1 Гбайт свободного места на диске (HDD/Flash);
- Порт USB 2.0 (High speed).
 |
Работа с "АВТОАС-ЭКСПРЕСС" максимально проста и автоматизирована, что позволяет диагносту сосредоточиться на поиске неисправности автомобиля и не тратить время на сложное подключение и управление программой, как в случае использования мотор-тестеров или специализированных автомобильных осциллографов.
Программа "АВТОАС-ЭКСПРЕСС" не требует настройки, обеспечивает автоматическую синхронизацию сигнала и автоматический выбор диапазона как с индуктивным, так и с емкостным экспресс-датчиком. При смене датчиков "АВТОАС-ЭКСПРЕСС" непрерывно работает без перенастройки, самостоятельно контролирует состояние соединения с компьютером по USB.
Программа позволяет сохранять снятые сигналы в файл для последующего просмотра и ведения базы эталонных сигналов.
|

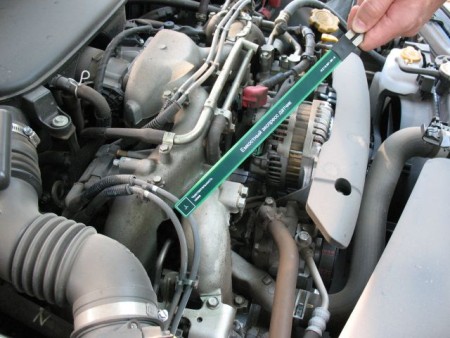

| Диагностик системы зажигания SUBARU. |
|
|
|
 |
 |
 |
|

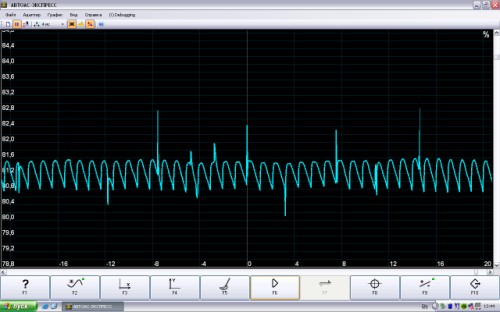

| Сигнал вторичной цепи зажигания |

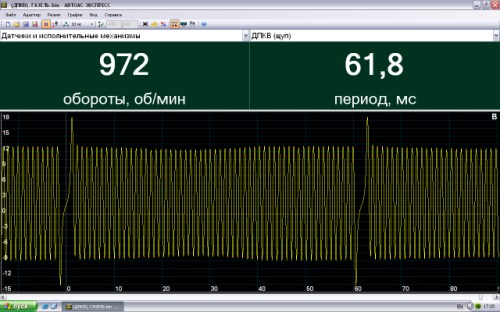

Режим "Датчики и ИМ, ДПКВ" |

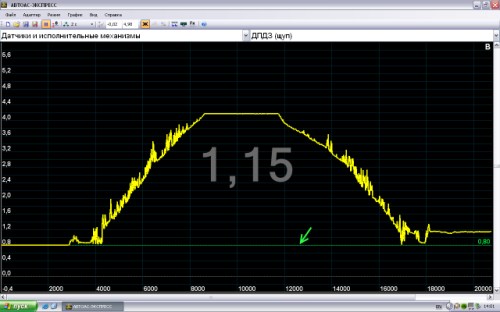

Режим "Датчики и ИМ, ДПДЗ" |
|
 |
 |
 |

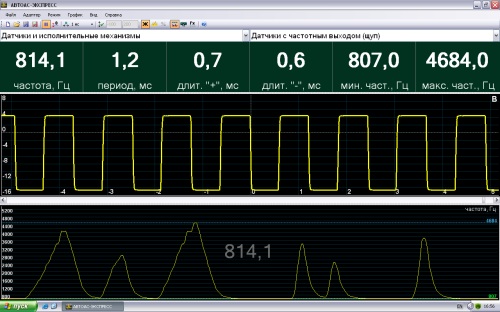

| Режим "Датчики и ИМ, Датчик с частотным выходом" |

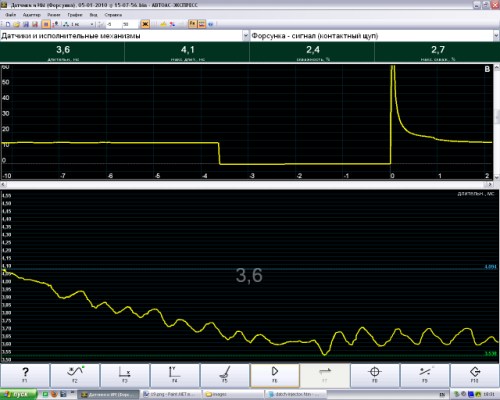

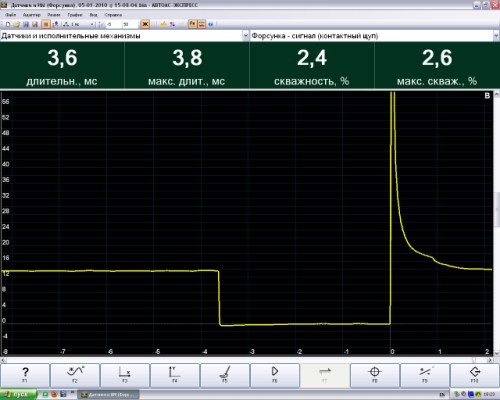

Режим "Датчики и ИМ, Форсунка" |

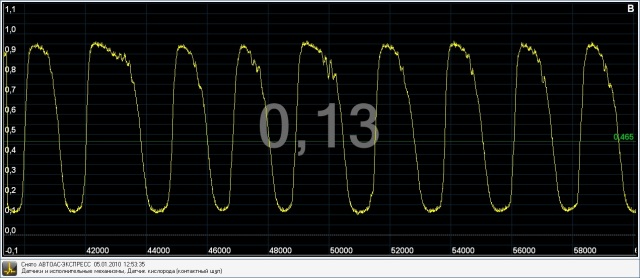

Режим "Датчики и ИМ, Датчик кислорода" |
 |
 |
 |
|
Режим "Датчики и ИМ, Форсунка"
|

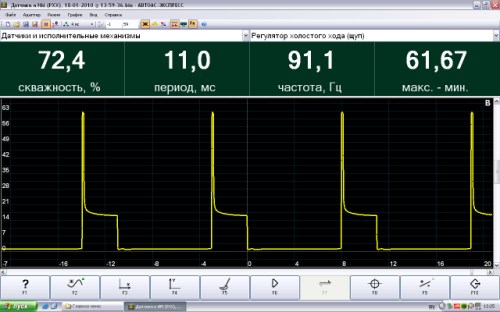

Режим "Датчики и ИМ, РХХ" |

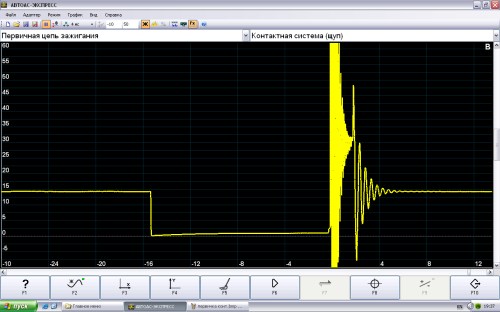

Режим "Первичная цепь контактной системы зажигания". |
|
 |
|
 |
|

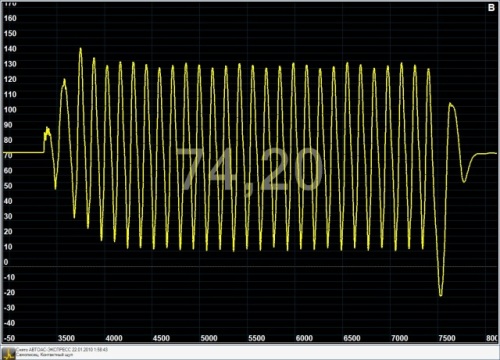

| Режим "Самописец" |

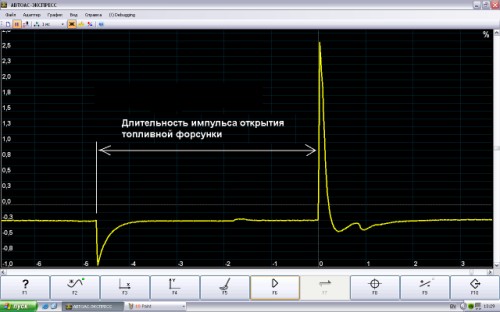

Сигнал импульса впрыска форсунки
|
Контроль длительности импульсов впрыска форсунки |
|
 |
 |
|
|

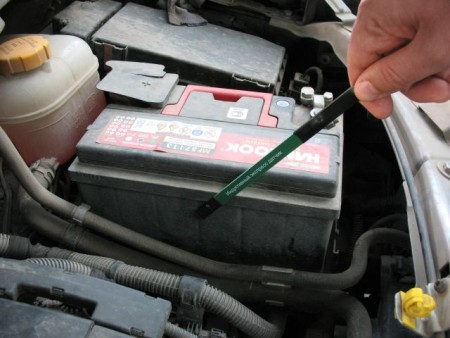

| Проверка исправности выпрямительных диодов генератора |
Сигнал диодов генератора |
|
|
"АВТОАС-ЭКСПРЕСС" так же позволяет контролировать работу ряда других систем двигателя. Например, бесконтактным способом можно оценить длительность импульсов впрыска форсунок и проверить исправность выпрямительных диодов генератора.

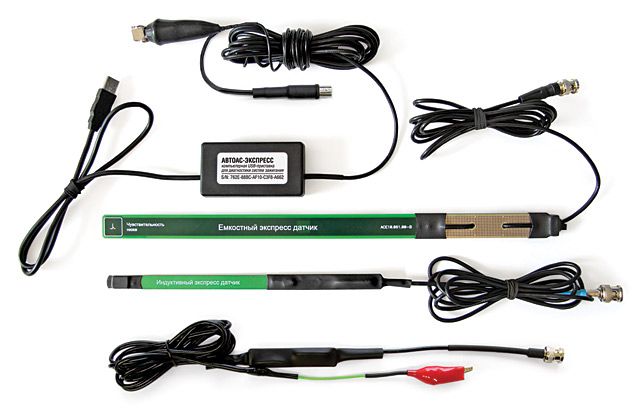

Базовый комплект USB Autoscope
I (II) включает в себя:
- АВТОАС-ЭКСПРЕСС модуль преобразователя (сам прибор)
- индуктивный экспресс-датчики
- Ёмкостной экспресс-датчики
- Щуп-делитель напряжения. Щуп позволяет регистрировать форму электрических сигналов в диапазоне от -20 до + 160В.
Входное сопротивление щупа 1МОм.
С помощью этого щупа можно контролировать и выходной сигнал датчика кислорода, и сигналы первичной цепи зажигания.
- CD с программным обеспечением и документацией
Дополнительно с прибором могут использоваться датчики с аналоговым выходом, примером их могут служить:
Аналогами данного устройства являются:
|
