Carman Scan VG - аппаратный мультимарочный сканер для диагностики азиатских (включая автомобили Японского производства с "правым рулем"), и европейских (германские и французские модели) до 2006 года выпуска включительно.
    Прибор оснащен встроенным 4-х канальным запоминающим осциллографом (с возможностью реализации функций мотор-тестера), мультиметром, имитатором сигналов датчиков.

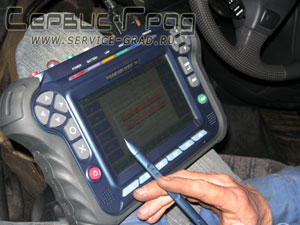

Carman Scan VG - профессиональный диагностический сканер-тестер.

• Он выполнен в виде автономного носимого прибора с цветным жидкокристаллическим графическим дисплеем (диагональ 7", активная матрица (touch screen)) в одном корпусе с 4-х канальным запоминающим осциллографом, мультиметром и импульсным генератором и встроенным накопителем данных большого объема (40Гб).
• Корпус сканера защищен от механических повреждений обрезиненным чехлом.
• Аккумуляторы обеспечивают энергонезависимое питание.
• Основные языки программного обеспечения: английский, немецкий, французский, итальянский и др.
• Программное обеспечение сканера частично русифицировано (меню выбора автомобиля, система справки, осциллографическая часть меню).
• Обновления выходят периодически. Их можно загрузить через Интернет во внутреннюю память прибора через USB интерфейс.
• Специальное программное обеспечение, устанавливаемое на ПК, позволяет получать из внутренней памяти сканера сохраненные результаты измерений, обрабатывать их и распечатывать на принтер.
• Сканер так же имеет возможность подключения стандартной клавиатуры для более удобного и быстрого управления функциями основного меню.

Программное обеспечение прибора

• Управление прибором с помощью функции touch screen
• Печать любого изображения с экрана на принтер
• Воспроизведение сохраненных результатов измерений из памяти прибора для дальнейшего анализа
• Загрузка программного обеспечения (обновление)
• Обеспечение загрузки данных измерений с внешнего ПК или из памяти прибора
• Передача данных и изображений на внешний ПК

Характеристики основного блока сканера:

• Оперативная память: 128kB
• Картридж (CF): 128Мb каждый
• Дисплей: 7" ЖК с активной матрицей разрешением 800х400пикселей VGA out
• Связь с РС: USB
• Операционная система - Windows CE.NET, поддержка GUI
• Коммуникация - Host USB1.1, USB 2.0, Client LAN, RS-232C
• Жесткий диск объемом 40GB
• Вес основного блока: 1,2 кг
• Цвет корпуса: темно-серый
• Цвет защитного резинового чехла: серый
• Питание: 8 ~ 16V DCo Оперативная память: 128kB
• Картридж (CF): 128Мb каждый
• Дисплей: 7" ЖК с активной матрицей разрешением 800х400пикселей VGA out
• Связь с РС: USB
• Операционная система - Windows CE.NET, поддержка GUI
• Коммуникация - Host USB1.1, USB 2.0, Client LAN, RS-232C
• Жесткий диск объемом 40GB
• Вес основного блока: 1,2 кг
• Цвет корпуса: темно-серый
• Цвет защитного резинового чехла: серый
• Питание: 8 ~ 16V DC

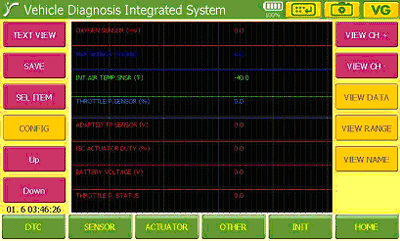

Примеры рабочего экрана сканера Carman Scan VG:

Цифровой 4-х канальный Осциллоскоп

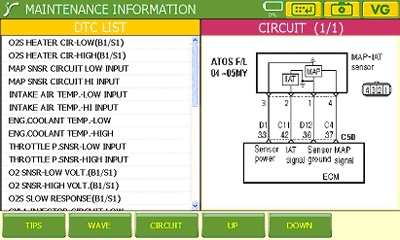

Функция вывода на экран электрических схем

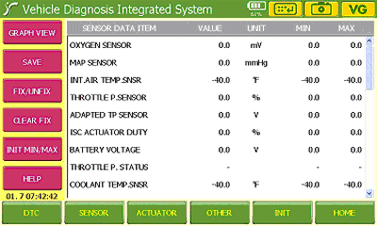

Функция вывода на экран эталонных значений датчиков

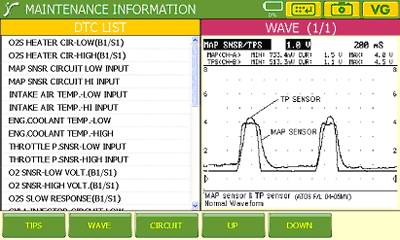

Функция вывода на экран эталонных сигналов датчиков

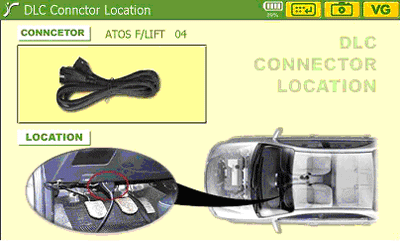

Указание места расположения диагностического разъема

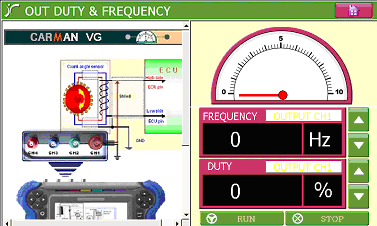

Имитация сигналов датчиков и активаторов со схемой датчика

Диагностируемые автомобили:

Asia: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Holden, Hyundai, Kia, Daewoo, Ssang Yong, Daihatsu, Samsung

Europe: Benz, BMW, Audi, Volkswagen, Saab, Seat, Scoda, Opel, Renault, Citroen, Peugeot, Ford, Fiat, LADA, GAZ, UAZ

USA: General Motors, Chrysler, Jeep, Ford

Диагностируемые cистемы:

Все электронные системы и электрические цепи автомобиля:
ENG, ENG-2, ATA, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS.

Функции сканера:

• Чтение и расшифровка кодов ошибок.
• Стирание ошибок.
• Вывод текущих данных (в цифровом и графическом виде).
• Формирование групп параметров вручную.
• Проверка (активация) исполнительных механизмов.
• Возможность графического сравнения выбранного параметра со всеми остальными.
• Запись текущих параметров.
• Симуляция сигналов датчиков.
• Идентификация систем (блоков управления).
• Проведение адаптации.
• Сброс сервисных интервалов.
• Чтение и программирование иммобилайзера.
• Поддержка KIA Trouble Shooting Card с дилерскими подсказками.
• Поддержка протоколов OBD-I, OBD-II, EuroOBD.

Мотортестер:

• 4-х канальный осциллограф с возможностью ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения.
• Разрешение по напряжению: 0,2V ~ 50V.
• Разрешение временной развертки: 0,020mS ~ 50 sec.
• Скорость обмена: 1 Мб графики/сек. (1Mb sample/sec).
• 4-х канальный мультиметр (отображение одновременно нескольких параметров сигнала одного или нескольких каналов).
• Измерение напряжения, частоты, оборотов, положительной и отрицательной нагрузки, положительной и отрицательной пульсации, сопротивления, температуры, давления, силы тока.
• Отображение максимального, минимального и текущего значений.
• Вольтаж: ±500V max.
• Изменение скважности сигналов (0 - 99.9%).
• Возможность настройки триггера (Режим/Источник/Уровень/Задержка).
  • Источник: 5 режимов.
  • Уровень: 0 - 100%.
  • Задержка: 0 - 100%.
• Осциллограф зажигания (первичная цепь, вторичная цепь), применимый для современных систем.
• Максимальное напряжение - 100 kV.
• Баланс мощности по цилиндрам (с помощью токовых зажимов).
• Низкий ток: 50mA ~ 100A.
• Высокий ток: 1A ~ 600A.
• Возможность сохранения в энергонезависимой памяти прибора осциллограмм в каждом режиме.
• Фиксирование изображения на выбранном моменте, приближение, удаление, запись, обработка.
• Возможность формирования пользовательской библиотеки измерений (свыше 20 банков памяти).
• Своя библиотека эталонных сигналов и электрических схем
• "Hot Help" по проверяемому датчику или исполнительному элементу (назначение, возможные типы, принципы функционирования, порядок подключения, места расположения, методика проверки, типовые осциллограммы и т.д.).


Генератор импульсов (имитатор сигналов датчиков):

• Частота: 1 - 200 kHz (период 1 с - 10.00 мc).
• Нагрузка: 1 - 100%.


Базовый комплект:

• Основной корпус
• Защитный чехол
• Диагностический кабель DLC OBD-II
• Комплект щупов осциллографа- 4шт
• Кабель питания от прикуривателя
• Адаптер питания от АКБ
• Инструкция пользователя
• Программа на CD + инструкция
• Кабель USB
• Упаковочный чемодан
• Кабель питания AC/DC 220вольт
• Кабель R232
• Клещи для вторичного зажигания
• Токовые зажимы
• азиатский комплект


Европейский комплект (Германия):

• Адаптер BMW
• Адаптер Benz general
• Адаптер Audi / VW
• Адаптер Benz (38 pin)
• Адаптер Opel


Европейский комплект (Франция):

• Адаптер PSA (30 pin)
• Адаптер PSA (2 pin)
• Адаптер Renault
• Адаптер Fiat


Американский комплект:

• Адаптер GM
• Адаптер Ford
• Адаптер Chrysler


Азиатский комплект:

• Адаптер Hyundai / Mitsubishi
• Адаптер Toyota
• Адаптер Nissan
• Адаптер Mazda
• Адаптер SsangYong
• Адаптер Kia / SsangYong
• Адаптер Daewoo / GM
• Адаптер Kia / Mazda
• Адаптер Honda (3 pin)
• Адаптер Honda (5 pin)
• Адаптер Nissan (14 pin)
• Адаптер Subaru (9 pin)


Дополнительно:

• Датчик давления и вакуума
• Датчик температуры
• Клещи высокого тока (1А - 600А)
• Клещи низкого тока (50мА - 100А)
• Клещи вторичного зажигания для двигателей V6 и V8

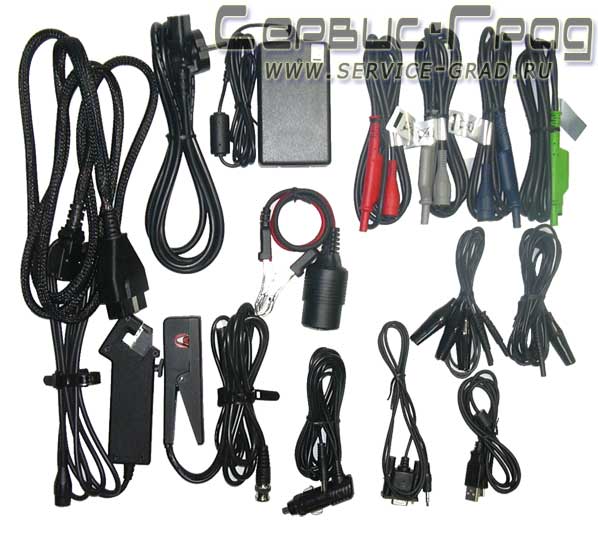

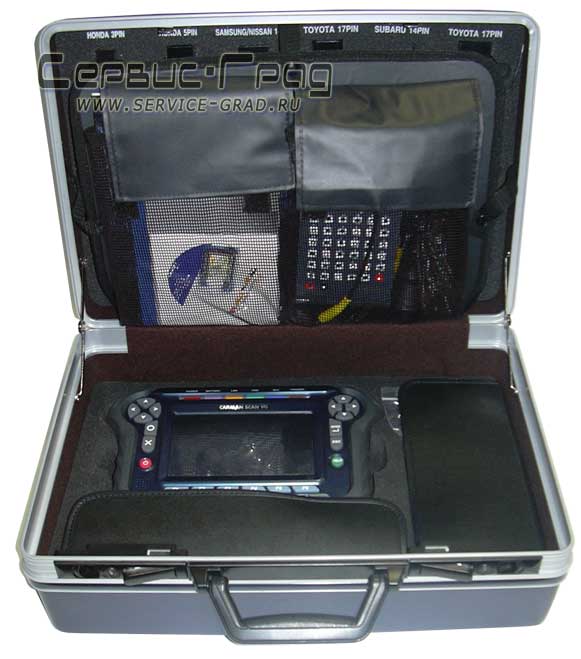

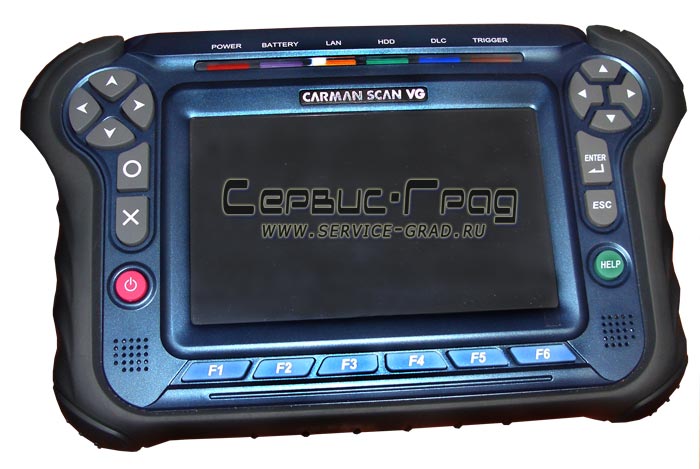

Основной блок сканера	Общий вид в упаковочном кейсе	Комплект осциллографических щупов и кабелей

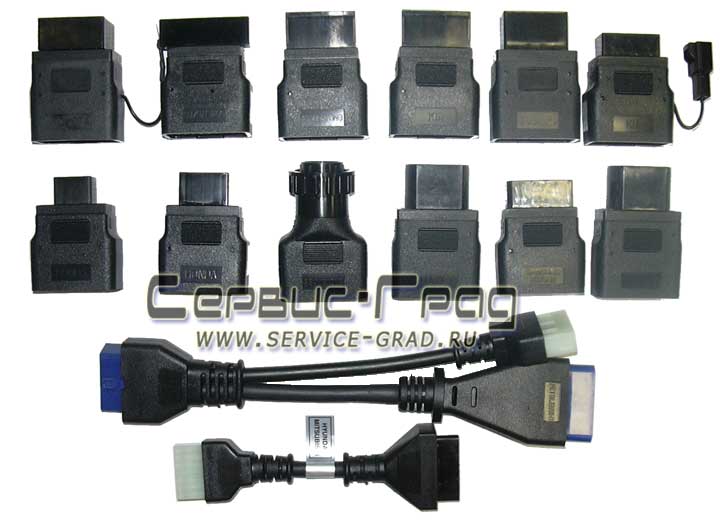

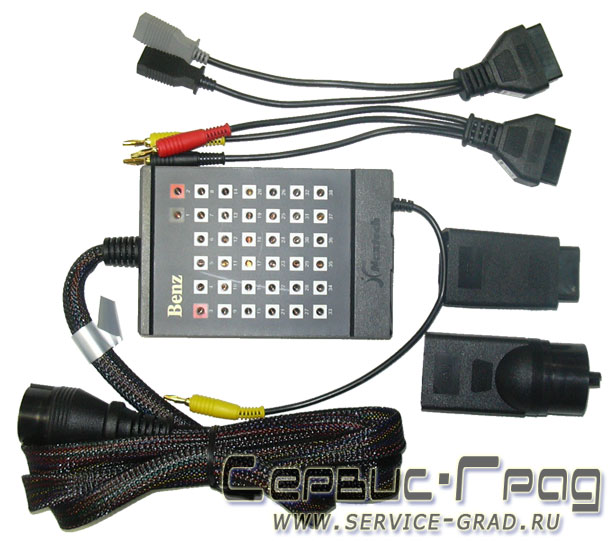

Комплект адаптеров для азиатских а/м	Комплект адаптеров для европейских а/м (Германия)	Комплект адаптеров для европейских а/м (Франция)
		Нет фото

Тип файла	Коментарий	Размер	Ссылка
	Карта покрытия по: Hyundai. KIA. Daewoo. Ssang Young. Samsung	169 kb	Загрузить
	Карта покрытия по: Toyota. Lexus. Nissan. Infiniti. Honda. Acura. Mitsubishi. Proton. Mazda. Subaru. Isuzu. Suzuki. Daihatsu. Holden. Opel. MMS	762 kb	Загрузить
	Карта покрытия по: Mercedes Benz. BMW. Audi. Volkswagen. Opel. Saab. Lada	423 kb	Загрузить
	Карта покрытия по: General Motors. Ford. Chrysler. Jeep	599 kb	Загрузить

Аналогами данного устройства являются:

• UltraScan (Am Pro-10, AutoMedik) (Hanatech, Корея);
• X-431 (Launch, Китай);
• Vedis (Autoland, Тайвань);
• ST-6000 (Brain Bee, Италия);
• Axone-2000 (Texa, Италия);
• PDL-2000 (SUN, Англия);
• STAR-B (Autoboss, Китай) и др.
