MULTISCAN Р2 - аппаратный мультимарочный сканер для диагностики большинства электронных систем японских (включая праворульные автомобили), корейских, европейских, американских, китайских, австралийских и латино-американских автомобилей до 2010 года выпуска включительно. Прибор поддерживает протоколы диагностики OBD I, OBD II, EOBD, CAN, обеспечивает высокую скорость обмена данными с автомобилемб, позволяет производить специальные тесты с использованием встроеного генератора сигналов датчиков. Встроенный ULTRAPLEXER - модуль работы с CAN-шиной и автономное питание делают его незаменимым в самых сложных ситуациях. MULTISCAN Р2 прост в использовании, поддерживает русский язык,его интерфейс интуитивно понятен.

    MULTISCAN Р2 - новая модификация MULTISCAN Р1 и MULTISCAN в которой использован более производительный центральный процессор, что заметно повысило быстродействие прибора.
    Комплектность поставки прибора осталась прежней.

    MULTISCAN Р2 своим возможностям в диагностике электронных систем автомобилей является продолжением линейки сканеров (MULTISCAN Р1, MULTISCAN, ULTRASCAN - P1, AutoMedik, DCN-Pro)и отличается от ULTRASCAN - P1 отсутствием модуля измерений (осциллографа). Сканер максимально адаптирован для работы с автомобилями, произведенными для внутренних рынков Японии, Кореи и Европы, на хорошем уровне поддерживает рынок Америки, начинает дополняться Китайскими, Австралийскими, Латино- американскими и Иранскими моделями.

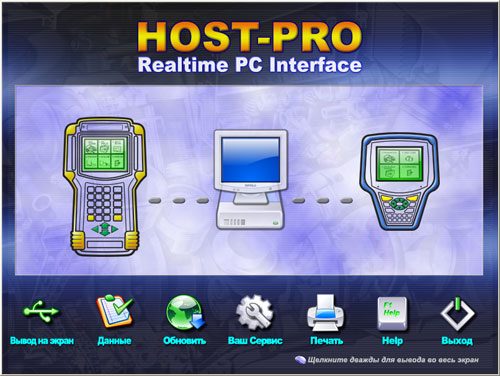

    Прибор выполнен в удобном, ударопрочном и помехозащищенном корпусе массой 1,7 кг, имеет дополнительную защиту от механических воздействий в виде обрезиненного чехла. На лицевой стороне прибора располагается графический монохромный экран (320 х 240) с регулируемой подсветкой и пыле-влагозащищенная клавиатура с удобными крупными кнопками. Схема прибора реализована на быстродействующем процессоре (16 бит, 33Мгц)с оперативной памятью 1 Мбит (SRAM), что позволяет обрабатывать данные от ЭБУ автомобиля в реальном времени, т.е. без задержек. В полном объеме это преимущество можно оценить при выполнении тестов исполнительных механизмов. Объем программной карты 512 MbВ (NAND Flash Memory). Прибор имеет 2 варианта подключения к персональному компьютеру: RS-232 и USB. Удобная програмная оболочка HOST-PRO позволяет управлять всеми функциями прибора с ПК, отображаеть данные в реальном времени на экране ПК, распечатывать их на любом принтере, проводить регистрацию прибора в базе производителя и получить текущие обновления через сеть Интернет.



   К достоинствам прибора можно отнести:

• надежность работы его аппаратной части, безотказность работы которой проверена на предыдущих моделях в течение более 5 лет
• точность протоколов обмена с автомобилем (ошибок в отображении параметров, связанных с качеством протоколов обмена практически не возникает, за исключением случаев некорректного выбора блока управления пользователем).
• наличие HOST интерфейса - прибор может отображать показания, управляться и обновляться непосредственно с ПК.
• встроенный модуль CAN-шины, что облегчает использование прибора и ускоряет процесс рабты
• автономное питание - позволяет использовать прибор без доступа к автомобилю и электросети
• обновление программного обеспечения с сайта производителя (функция появилась в 2007 г., на приборах с ранней версией BIOS требует обновления для ее реализации, см. приложения).


    В настоящее время интерфейс программы сканера выполнен на Русском языке, но часть новых программных модулей переводятся с задержкой и пользователю приходится выбирать между возможностью работы с новыми машинами и Русскоязычными расшифровками кодов ошибок и текущих данных.

Сканер MULTISCAN Р2 в настоящее время поддерживает диагностику следующих автомобилей (проверьте и, при необходимости, выполните обновление):

Японский рынок: SUZUKI 1.94, MITSUBISH 3.66, HONDA 3.10, TOYOTA 3.25, ISUZU 1.13, DAIHATSU 2.10, SUBARU 2.25, NISSAN 3.35, MAZDA 4.17;

Корейский рынок: KIA 6.08, HYUNDAI 6.15, SSANGYONG 6.11, DAEWOO 6.18;

Европейский рынок: BMW 1.41, SUZUKI EUROPE 1.95, KIA EUROPE 2.18, ALFA ROMEO 1.03, MITSUBISH EUROPE 3.66, HYINDAI EUROPE 2.23, CITROEN 2.02, GM/DAEWOO EUROPE 6.18, HONDA EUROPE 3.10, MERCEDES 1.41, TOYOTA/LEXUS EUROPE 3.25, PEUGEOT 2.03, VOLVO 1.50, FORD EUROPE 1.32, SAAB 1.43, OPEL 4.40, VW/AUDI/SEAT/SKODA 2.27, SSANGYONG EUROPE 6.11, JAGUAR 1.00, MERCEDES COMMERCIAL 1.02, MAZDA EUROPE 4.17, NISSAN EUROPE 3.35, SMART 1.0, LAND ROVER 1.03, ISUZU EUROPE 1.13, RENAULT 1.47, FIAT 1.05, DAIHATSU EUROPE 2.10, SUBARU EUROPE 2.25, CHRYSLER EUROPE 1.56;

Американский рынок: CHRYSLER 1.56, KIA USA 2.10, SUZUKI USA 1.83, GM 1.82, ACURA 3.0, LEXUS 3.11, HYINDAI USA 2.12, FORD 1.20, INFINITY 3.35, MAZDA USA 2.76;

Росийский рынок: LADA (BOSCH 1.5.4 (n), Январь 1.5.1 (5.1), BOSCH mp7.0, BOSCH mp7.9.7);

Китайский рынок: CHINA MOTORS 1.01, CHERY 1.02, XINKAI 1.02;

Латино-американский рынок: CORSA, CHEVY/MONZA, BRONTO;

Австралийский рынок: HOLDEN AUSTRALIAN, FORD AUSTRALIAN, HOLDEN EUROPEAN;

Малайзийский рынок: CHEVROLET, PROTON, PERODUA, NAZA;

Индийский рынок: TATA 1.02, SUZUKI INDIA 1.05;

Иранский рынок: SAMANT 1.01;

Специальные функции : TPMS.

OBD II/EOBD: SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO 14230, KW 2000 и CAN, CAN II. В сканере включены расшифровки кодов по OBD-II для автомобилей с 1996 года выпуска. В комплекте так же присутствует специализированное ПО и дополнительный адаптер "ultraplex" для диагностики автомобилей по модернизированному протоколу CAN II (используется некоторыми производителями, например Crysler).

MULTISCAN Р2- один из немногих сканеров, где диагностика по протоколам OBD реализована в полном объеме, в т.ч. чтение данных стоп-кадра, тесты кислородного датчика, бортовая диагностики и др. Более подробно смотрите в инструкции пользователя.

Функциональные возможности:

Сканер

• Чтение кодов неисправностей (в т.ч. по медленным кодам, актуально для автомобилей до 90х годов выпуска);
• Стирание кодов неисправностей;

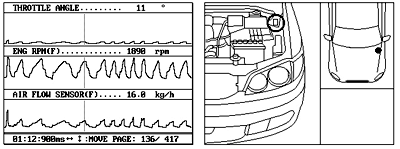

• Отображение текущих параметров в цифровом и в графическом виде (до 3х параметров одновременно);
• Адаптация новых узлов;
• Управление исполнительными механизмами;
• Сброс сервисных интервалов;
• Кодирование иммобилайзера. Функция включает в себя кодирование ключа, чтение/стирание кодов ошибок, отображение потока данных для некоторых производителей (Hyundai, Kia, австралийский Холден, австралийский Форд и Mitsubishi). В дальнейшем такие функциональные возможности дилерского уровня будут распространены на автомобили других производителей;
• Функция "Черного Ящика", возможность записи данных в память прибора (до 2040 кадров) и просмотра сохраненных данных (в т. ч. с помощью программы HOST-Pro, программа так же позволяет распечатывать результаты тестирования);
• Отображение данных с индикатора прибора, управление прибором, автоматическое обновление программы диагностики и прошивок доп. устройств (начиная с V.5 программы HOST-PRO, ULTRAPLEXER I - II) с персонального компьютера. Данные отображаются быстро и точно, что показали испытания прибора в работе.

Подключение газоанализатора

    В программу сканера заложена возможность отображения параметров таксичности ОГ от газоанализатора Gas Box, выполненном на базе измерительной камеры Andros6241 (США). Интерфейс связи прибора с газоанализатором - IM-2400 ULTRA 4/5. Информация по нему высылается по отдельному запросу. Пишите sale@service-grad.ru

Прибор поставляется в полной комплектации, которая включает в себя:



Основной блок	сканер, азиатский комплект	Европейский комплект адаптеров

Основные копмлектующие

	Прибор (P/N. 1000-0005)		Защитный кожух (P/N. 2002-0030)
	Портфель для хранения (P/N. 3003-0003)		Главный кабель канала связи (P/N. 3001-0001)
	Кабель питания прибора 1, в прикуриватель (P/N. 3000-0004)		Кабель питания прибора 2, к аккумуляторной батарее (P/N. 3000-0005)
	Щуп вторичного зажигания (P/N. 3000-0002)		Щупы (P/N. 3000-0001)
	Кабель корпуса (P/N. 3000-0006)		Датчик первого цилиндра (P/N. 3000-0003)

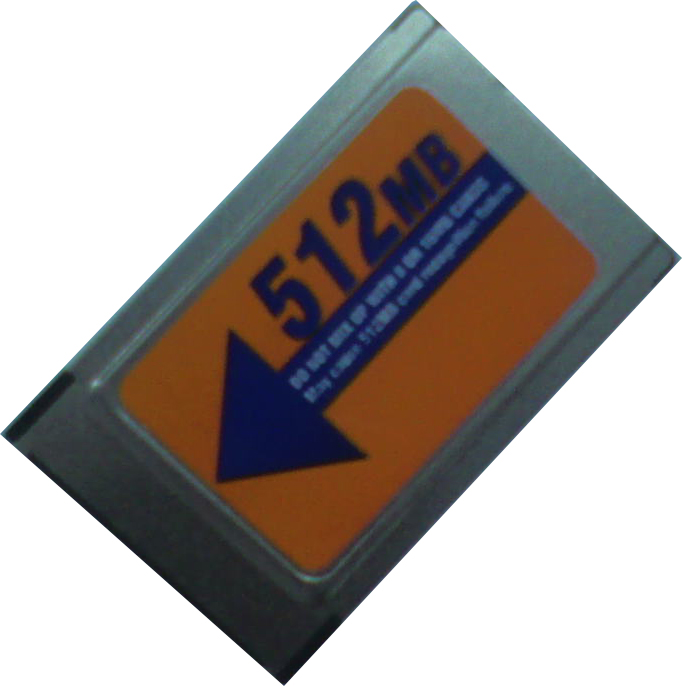

	Картридж с программным обеспечением



Диагностические разъёмы

	OBD2 стандартный адаптер (P/N. 3001-0010)		Kia 20Pin Adapter (P/N. 3001-0004)
	Toyota/Lexus 17Pin прямоугольный адаптер (P/N. 3001-0011)		Ssangyong 20Pin прямоугольный адаптер (P/N. 3001-0005)
	Toyota/Lexus 17Pin полукруглый адаптер (P/N. 3001-0012)		Ssangyong 14Pin полукруглый адаптер (P/N. 3001-0007)
	Honda 3Pin адаптер (P/N. 3001-0014)		Kia 6Pin адаптер (P/N. 3001-0003)
	Honda перемычка (P/N. 3001-0023)		GM Opel 10Pin адаптер (P/N. 3001-0019)
	Mitsubishi и Hyundai 12Pin адаптер (P/N. 3001-0001)		Ford EEC-IV (P/N. 3001-0017)
	Mitsubishi 12+16pin двойной адаптер (P/N: 3001-0030)		BMW 20Pin адаптер (P/N. 3001-0016)
	Nissan и Samsung 14Pin адаптер (P/N. 3001-0006)		VAG 2X2Pin адаптер (P/N. 3001-0029)
	Mazda 17Pin адаптер (P/N. 3001-0013)		Mercedes Benz 38Pin адаптер (P/N. 3001-0015)
	Subaru 9Pin адаптер (P/N. 3001-0022)		Mercedes Benz 4Pin адаптер (P/N. 3001-0009)
	GM/Daewoo 12Pin адаптер (P/N. 3001-1002)		Кабель для обновления ПО (P/N. 3000-0010)



Тип файла	Коментарий	Размер	Ссылка
	Карта покрытия	546 kb	Загрузить
	Инструкция по эксплуатации на русском языке	5,3 Mb	Загрузить
	Теперь обновление программного обеспечения прибора ULTRASCAN будет производиться через Интернет в автоматическом режиме. Архив с инструкциями можно загрузить здесь:	11,8 Mb	Загрузить

Аналогами MULTISCAN Р1 являются:

• ULTRASCAN-P1(Hanatech, Корея);
• Carman Scan I (Nextech, Корея);
• X-431 (Launch, Китай);
• Vedis (Autoland, Тайвань);
• ST-6000 (Brain Bee, Италия);
• Axone-2000 (Texa, Италия);
• PDL-2000 (SUN, Англия);
• STAR-B (Autoboss, Китай) и др.
